中华人民共和国行业标准《铁路工程土工试验规程》（TB10102-2004）“Evd平板载荷试验”

· 检测快速、准确：现场即时评估，实现过程控制；一人一次测试只需2分钟。

· 体积小，重量轻总重量33公斤，便于携带：可在不易到达的位置，如沟槽、桩孔等工作面进行试验。安装、拆卸方便、操作简单--一人便可操作。

· 超大容量的智能存储卡：存储量可达500组数据，可实现长时间野外作业，亦可将试验数据传输到PC机上，用来存档以备随时调用或使用专用的评估系统做进一步的评估。

· 内置高效能电池：可连续工作十个小时。

· 内置GPS定位装置:能够时时准确记录测试点的地理信息（通特专利）。

   自动授时：使用GPS系统的标准时钟，无需用户校准时钟。

· 配置蓝牙打印机：可随时将数据打印成文，第一手资料文档保存。

· 高分辨率显示器：携带高分辨率液晶显示屏，可即时看到承载板沉降曲线；数字键盘。

·  数据管理：在手持机上即可进行数据回调、删除等管理功能，并且可以打印所存储的波形与数据。

应用范围：

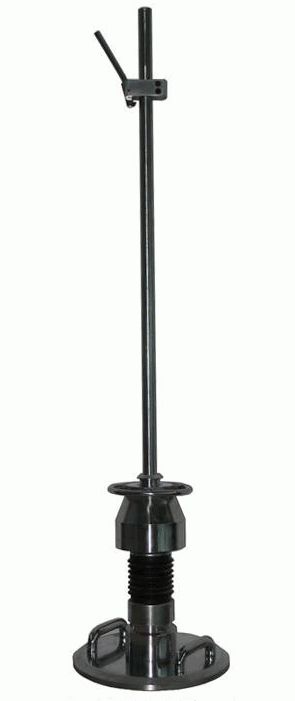

使用EVD-G动态变形模量测试仪（轻型落锤仪）进行动态平板载荷试验主要应用于土方工程和多的苦建设。EVD-G动态变形模量测试仪用于测量土壤的承载能力、土壤和非胶结路面基层的压实度，改善突然的质量。此试验方法适用于最大粒径63mm的粗颗粒土机混合颗粒土。页适用于土壤的动态变形模量Evd的测量，测量范围为Evd＝15～70MN/m²。



道路建设
路面垫层的测试
修建渠道时的质量保证
管道和电缆沟槽的压实监测
基础回填
铁路建设



便携和易于操作的特点使EVD-G动态变形模量测试仪尤其适用于公司内部的质量监测。



EVD-G动态变形模量测试仪相对于平板压力测试仪的优点：

测量的时间短，单个测量数据评估迅速

可以测量狭小的不易到达的位置

重量轻
无须车辆加载
具有车载电源充电器
拥有GPS定位系统，能够将测试点的数据、波形与地理位置精确匹配和存储。
GPS自动校准的实时时钟，带备用电池。
