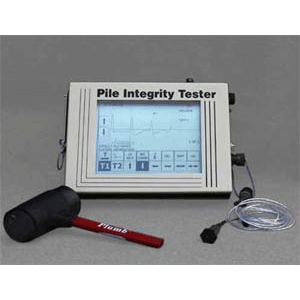

桩基完整性测试仪

来源：西安晶科发布日期：2014-12-14

产品型号：PIT-V/PIT-FV

生产厂家：美国

PIT-V/PIT-FV桩基完整性测试仪检测各种灌注桩和打入桩的桩身完整性，判定桩身缺陷的程度及位置。 PIT-V只测速度。 PIT-FV可测力和速度，也可测两个加速度。

特点：
1．采用大尺寸（7.2英寸），高分辨率(全VGA分辨率)的触摸屏取代原来5.2英寸，1/4VGA分辨率的触摸屏。这将显著提高图形的分辨率，操作也更加容易；
2．更大的存储容量(采用PCMCIA存储卡，存储容量几乎不受限制)；
3．提高了存储卡的存储速度，加快了数据传输过程；
4. 简化操作菜单的结构，操作更容易；
5. 与最新的PIT-W软件完全兼容；
6. 采用24位的模/数转换卡取代原来16位的模/数转换卡，这将获得更高的模数转换分辨率；
7. 采样频率从原来的43 KHz提高到196 KHz ，采样速度更快。
说明:
桩身完整性检测仪PIT采用了低应变法（也称反射波法、脉冲回波法或瞬态响应法）来检测桩身的完整性。PIT适用于各种灌注桩及预制桩等。它可以检测桩身中存在潜在危险的缺陷（如裂缝、缩径、夹泥、空洞等），并且在一定条件下可以测定基桩的桩长，还可以采用双速度测试法对既有基础下的基桩（如支撑桥梁或高楼）进行检测。用PIT检测时不需要预先计划和埋管，而且现场检测速度快、使用简单，一个人就能操作。由于这些优点，使得对现场全部基桩的完整性进行检测变得既经济又可行。实际中将一个加速度传感器安装在桩顶平面或桩身侧面，负责接收手锤敲击产生的应力波信号。当桩身阻抗变化时，就会产生的早反射波（2L/C之前）信号（或桩底反射波信号）。根据早反射波的相位、到达时间和幅值判定缺陷的性质、位置及程度。实测信号在现场利用PIT就可以进行处理计算，或者传输到计算机用PIT-W软件做进一步分析。PIT采用易于操作的触摸屏幕。内置充电电池可以工作一整天。
技术参数：
PIT主机技术指标
物理参数尺寸：75×175×235 (mm)
重量：2.2 kg
背光，半反射式VGA显示屏，适合在各种光照条件下使用
工作温度范围：0～40℃，  - 存储温度范围：-20～65℃
便携式仪器手提箱内置电池（可连续使用8个小时）
PIT锤技术指标  -
锤头直径手锤力锤 38.1mm 0.5kg 0.5kg 50.8mm 1.4kg 1.4kg 76.2mm 3.6kg 4.1kg  - 力锤装有一个5mV/g的加速度传感器
PIT加速度传感器技术指标
- 大小：20×20×60 (mm)
- 工作温度范围：-50～120℃
- 电路：集成阻抗转换电子装置标称
- 灵敏度：50mV/g
- 加速度范围：±100g
- 冲击极限：30,000 g
- 频率范围：0.7～9000 Hz
- 幅值线性：<±1%
共振频率：>40 kHz
- 标称时间常数: >0.5秒
